TEORIA Y APLICACION DE LOS CONECTORES

UNA GUIA PARA EL DISEÑO Y LA ESPECIFICACION DE CONEXIONES

ConectoresMaterial traducido de FCI Electrical, Tercera Edición Revisada, escrito por:



1.6 FUNCION

Las tres funciones fundamentales de un conector son: la derivación (tap), el terminal y el empalme. Para categorizar a los conectores basándose en su función, es necesario entender cada uno de estos términos. Las definiciones y ejemplos que siguen empezarán a diferenciar las tres funciones principales.

1.6.1 Derivación (Tap)

Derivación Eléctrica: Una conexión eléctrica a un conductor principal de recorrido continuo para suministrar la energía eléctrica a una aplicación de una ramificación de la carga principal del recorrido. La Figura 1.6-1 ilustra la configuración de derivación.

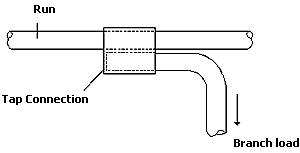

Conexiones Típicas de Derivaciones

Conexiones Típicas de Derivaciones

Figura 1.6-1 Conexiones Típicas de Derivaciones

1.6.2 Terminal

Terminal Eléctrico: Una conexión usada para unir dos conductores de diferente forma, incorporando a menudo más de un medio de metodología de conexión.

Conexión Típica de un Terminal

Figura 1.6-2 Conexión Típica de un Terminal

1.6.3 Empalme

Empalme Eléctrico: Una conexión que une dos (o más) conductores similares, pero no continuos en un solo recorrido continuo; o que une dos recorridos continuos que no tienen conexión entre ellos. La Figura 1.6-3 muestra varias configuraciones de empalmes.

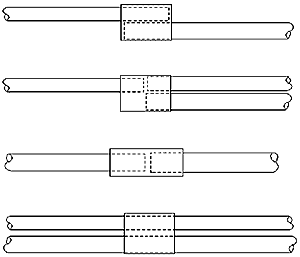

Conexiones Típicas de Empalmes

Figura 1.6-3 Conexiones Típicas de Empalmes
