Sistema de Análisis Multi-Gas-en-Aceite con funciones de Monitoreo de Transformadores - HYDROCAL 1005

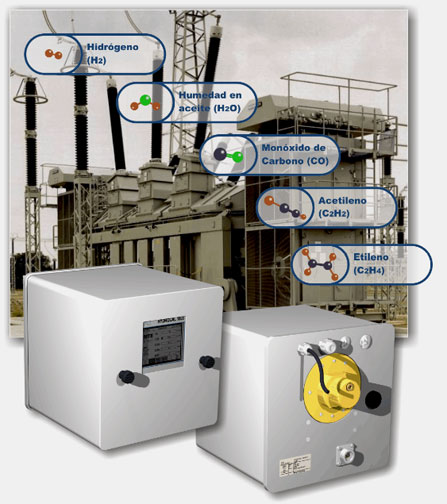

HYDROCAL 1005El HYDROCAL 1005 es un sistema de análisis de multi-gas-en aceite instalado permanentemente con funciones de monitoreo de transformadores. Permite la medida individual de humedad y los gases claves hidrógeno (H2), monóxido de carbono (CO), acetileno (C2H2) y etileno (C2H4) disueltos en el aceite del transformador.

Mientras que el hidrógeno (H2) está envuelto en casi la mayoría de las fallas del sistema de aislamiento de los transformadores y el monóxido de carbono (CO) es una señal de la implicación del aislamiento de la celulosa / papel. La presencia y el aumento de acetileno (C2H2) y etileno (C2H4) nos ayuda a clasificar la naturaleza del tipo de la falla como el sobrecalentamiento, descargas parciales o arcos eléctricos de alta intensidad. El instrumento sirve como un sistema compacto de monitoreo de transformadores mediante la integración / conexión de otros sensores presentes en el transformador vía sus entradas analógicas:

Ventajas del HYDROCAL 1005

Funciones de Monitoreo del HYDROCAL 1003

Funciones de monitoreo del transformador:

Comunicación

Datos Técnicos:

Cantidades Medidas Rango de Medición Precisión de la medición H
Hidrógeno (H2): 0 ppm ... 2000 ppm +/- 15% del valor medido +/- 25 ppm
Monóxido de Carbono (CO): 0 ppm ... 5000 ppm +/- 20% del valor medido +/- 25 ppm
Acetileno (C2H2): 0 ppm ... 2000 ppm +/- 20% del valor medido +/- 5 ppm
Etileno (C2H4): 0 ppm ... 2000 ppm +/- 20% del valor medido +/- 10 ppm
Humedad del aceite: 0 ppm ... 100 ppm +/- 3% del valor medido +/- 3 ppm

Principio de Operación
