Omicron - DIRANA - Analizador de respuesta dieléctrica FDS-PDC

DIRANA de OmicronEl DIRANA puede determinar el estado de sistemas de aislamiento de alta tensión como los de transformadores de potencia, bornas, cables y generadores.

Determina también el contenido de humedad del aislamiento de papel-aceite en base a la respuesta dieléctrica. Los resultados de las mediciones se comparan con valores procedentes de una base de datos integrada y el contenido de humedad se clasifica como "seco" o "muy húmedo" conforme a la IEC 60422.

El DIRANAreduce el tiempo necesario para la medición hasta en un 50%, ya que en este dispositivo se emplea una combinación del método de rangos de tiempo y de frecuencia (PDC y FDS).

Características principales del DIRANA:

Analizador de Respuesta Dielectrica de Omicron

¿Cómo funciona?

El DIRANAobtiene el contenido de humedad del papel o delcartón prensado a partir de características como corriente depolarización, capacitancia compleja y factor de disipación. Lahumedad influye mucho en cada uno de estos parámetros.

El factor de disipación representado en función de lafrecuencia manifiesta la típica curva en forma de S. Alaumentar el contenido de humedad, la temperatura oel envejecimiento, la curva se desplaza hacia frecuenciassuperiores. La humedad influye en las zonas de baja yalta frecuencia. La sección central lineal de la curva con lapendiente pronunciada refleja la conductividad del aceite.Las condiciones de la geometría del aislamiento determinanla "joroba" que está situada en el lado izquierdo de lapendiente pronunciada.

El cálculo de humedad del DIRANAse basa en unacomparación entre la respuesta dieléctrica del transformadory una respuesta dieléctrica modelada. Un algoritmoincorporado compara los datos medidos con los datos delmodelo y calcula los datos de la geometría, el contenidode humedad y también la conductividad del aceite. Solo esnecesario introducir la temperatura del aceite.

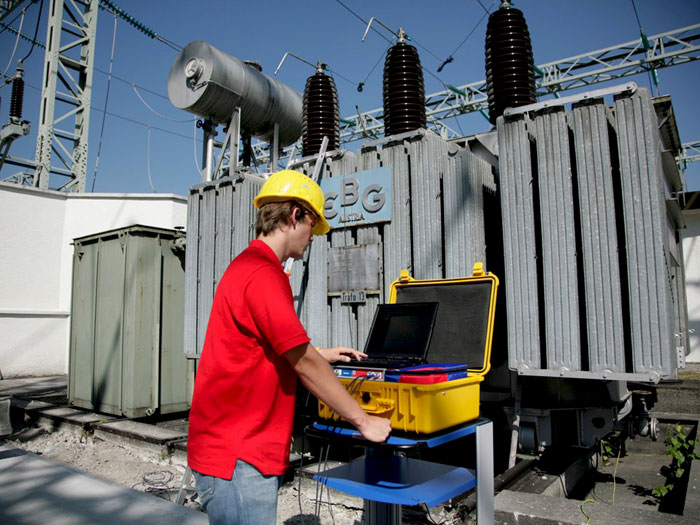

DIRANA de OMICRON
