Opción de Actualización de Medición de Núcleos de Estator para CPC 100
ELCID

Prueba confiable de imperfecciones electromagnéticas para la detección de defectos en el núcleo del estator

La Opción de actualización de medición del núcleo del estator  ELCID se utiliza junto con nuestro dispositivo de pruebas multifunción CPC 100. Combinados, realizan pruebas de imperfecciones electromagnéticas (también conocidas como mediciones de flujo de dispersión), que ahorran tiempo y son altamente confiables, en los núcleos del estator de máquinas eléctricas rotativas, incluyendo hidrogeneradores y turbogeneradores, así como motores.

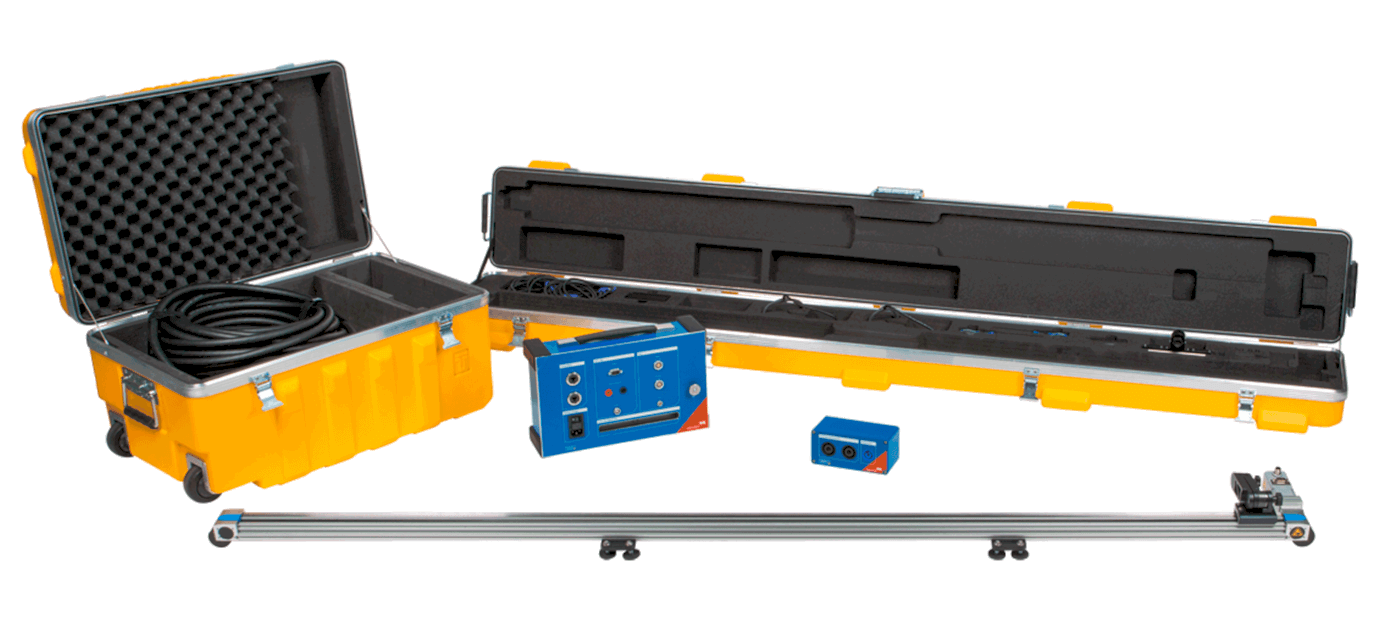

Opcion de Acutalizacion de Medicion de Nucles de Estator ELCID

La importancia de las pruebas de núcleo de estator

Las pruebas de las imperfecciones electromagnéticas se realizan para detectar fallas de interlaminación del núcleo del estator que pueden causar sobrecalentamiento y daños en las máquinas rotativas durante su funcionamiento.

Durante la medición, el núcleo del estator se energiza con un pequeño porcentaje del flujo nominal y el flujo de dispersión en la superficie se mide con una bobina de Chattock. Cualquier cambio en el flujo de dispersión es una indicación de una falla potencial entre dos o más capas. Para evitar tiempos de inactividad, se recomienda realizar mediciones periódicas para comparar y evaluar la integridad del aislamiento entre las capas del núcleo del estator a lo largo del tiempo.

Solución eficiente y fácil de usar

El sensor de medición se monta en un carril y se desplaza automáticamente por el núcleo del estator para explorar la superficie. Una vez terminada una ranura, el carril se desplaza manualmente a la siguiente ranura. Con este método se explora semiautomáticamente todo el núcleo del estator. Esto garantiza mediciones eficientes y altamente reproducibles. El software Primary Test Manager (PTM), de fácil manejo, ofrece a los usuarios un flujo de trabajo guiado por toda la prueba y permite un análisis gráfico en tiempo real de los resultados. Un mapa térmico con límites ajustables ofrece una visión general visual de los puntos calientes del estator. El mismo equipo compacto se utiliza en combinación con el CPC 100 tanto para energizar el núcleo del estator como para realizar la medición.

Mediciones en frecuencia selectiva

Nuestra fuente de frecuencia variable permite una medición selectiva de 15 a 400 Hz. Con este método, se eliminan las perturbaciones potenciales y se logra una mejor relación señal-ruido. También es posible realizar mediciones a la frecuencia de la red.

Características Principales:

ELCID de OMICRON
