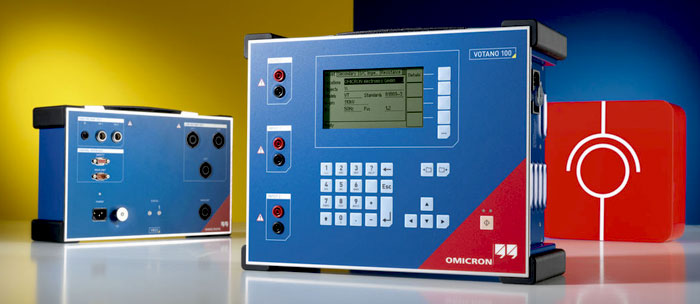

Pruebas de Transformadores de Tensión - VOTANO 100
El VOTANO 100 puede probar rápidamente todos los parámetros importantes de los transformadores de tensión. Es el primer sistema de pruebas portátil en ofrecer alta precisión. Los resultados medidos se evalúan de acuerdo a los estándares IEEE e IEC.
El diseño ligero del VOTANO 100 lo convierte en la herramienta ideal para las pruebas de campo y de las tareas de calibración de las redes de los sistemas de potencia, entornos de producción y laboratorios de prueba/desarrollo.
Se suministra con un amplificador de tensión separado VB02. Este amplificador brinda la tensión de prueba requerida durante la medición de relación de transformación. Su caja de conmutación integrada conmuta automáticamente entre las secuencias de prueba necesarias.
Características Principales:
- Su elevada precisión permite la calibración de transformadores de tensión hasta la clase de precisión 0.1
- Su excelente mobilidad debido a su tamaño compracto y su poco peso (< 15 kg / 33 libras)
- Evaluación automática de los resultados según los estándares IEEE e IEC luego de realizar la prueba
- Corto tiempo de prueba comparado con los métodos convencionales (< 20 minutos)
Áreas de aplicación:
Con el VOTANO 100 se pueden determinar los siguientes valores:
- Pruebas de relación de transformación y de ángulo de fase de transformadores de tensión (TT) de precisión para todos los valores especificados de relación de transformación, considerando la carga nominal, sin carga y para diferentes valores de tensión
- Mediciones de resistencia de devanado del TT de los devanados del secundario
- Determinación de las características de magnetización
- Mediciones de reactancia de fuga de TT bajo prueba
Accesorios
- El VOTANO 100 se entrega con el amplificador de tensión VB02
