PRUEBAS EFICIENTES DE CAMPO
Pruebas de Alta Tensión en Transformadores de Potencia
Potencias
elevadas requeridas de los aparatos/bahías de prueba
Las pruebas de tensión alterna más importantes de transformadores incluyen determinar las pérdidas sin carga, las pérdidas de cortocircuito y los precalentamientos. Aunque para determinar las pérdidas sin carga sólo se requiere potencias comparablemente modestas de la bahía de prueba móbil, para determinar las pérdidas de cortocircuito a menudo sólo es posible con una corrientereducida del transformador debido a la potencia requerida de la bahía de la prueba. Los precalientamientos, por otro lado, generalmente se pueden realizar con condensadores adicionales de compensación. Y aún en este caso, hay límites para grandes transformadores.
La bahía de pruebas móbil de tensión alterna más potente en el mundo
La bahía de pruebas móbil de tensión alterna desarrollada por ABB es actualmente la más potente en el mundo. Funciona con conversores y está instalado en un contenedor de 40 pies (12 metros). La potencia de salida del conversor es de 1.35 MW. Con compensación de potencia reactiva adicional, se puede lograr hasta 2 MVA de potencia de salida para las pruebas se logra con tensiones de prueba de hasta 90 kV. "Es posible obtener tensiones de prueba de hasta 500 kV con este sistema", explica Matthias Steiger, desde la bahía de prueba móbil de ABB en Halle, agregando: "Esto permite qeu hasta los transformadores de generadores más grandes se puedan probar en el campo". Con el sistema de análisis de descargas parciales MPD 600, se pueden hacer las mediciones de descargas parciales con un nivel de interferencia del sistema de una sensitividad de menos de 5 pC. La tensión sinusoidal producida por el generador visualiza generalmente un THD de menos de 3%.

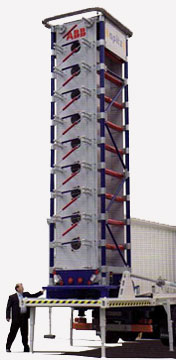

Sistema móbil de prueba de pulsos de ABB con tensión de carga de 2 MV y con una energía de 300 kJ
Artículo publicado en la revista OMICRON Magazine, Volumen 1, Número 1, 2010.
